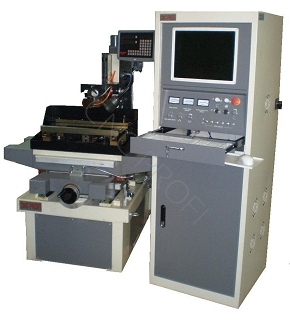

Wycinarka drutowa CNC 450 Elektrodrążarka drutowa EDM

Wycinarka drutowa CNC PROFI 450:

Parametry                                CNC PROFI 450
Wysokość cięcia Z                       - 450 mm
Przejazdy X Y                           - 650 x 450 mm
Wymiary stołu X Y                     - 850 x 550 mm
Cięcie pod kątem                            - ±5˚
Dokładność pozycjonowania       - 0,01 mm
Średnica drutu                         - 0,12 – 0,20 mm
Wydajność                                 - 160mm²/min
Najlepsza powierzchnia             - 1,25 µm Ra

Możliwość cięcia wieloprzebiegowego - 5 krotne z ofsetem
Maksymalny prąd                          -  6 A

Waga detalu                                - 400 kg
Waga maszyny                          - 1600 kg
Wymiary maszyny            - 1630 x 1160 x 1510 mm

Opis sterowania i programowania wycinarki drutowej PROFI 450:

Nowoczesny system programowania i sterowania maszyną umożliwia cięcie skomplikowanych detali.

W jednym systemie oprogramowany CAD i CAM.
Dostarczane z maszyną sterowanie jest najlepszym sterowaniem dostępnym dla maszyn z drutem molibdenowym.
 - Program jest bardzo prosty w obsłudze.
 - Czteroosiowa interpolacja linowa, kołowa, cięcie z kątem i cięcie syntezy.
 - Automatyczny kontrola zwarcia, podczas cięcia.
 - Podtrzymanie pamięci programu po zaniknięciu zasilania.
 - Funkcja auto centrowanie.
 - Wyszukiwanie brzegu materiału, ręcznie kontrolowane przesuwy stołów.

 - Funkcje zmiany obróbczego układu współrzędnych, oraz możliwość wykonania inwersji kodu dla cięcia wstecz.

Funkcje systemu programowania CAD:
współpraca z programami typu CAD poprzez format Dxf, programowanie rysunkowe, w programie AUTOCAD przy pomocy narzędzi:
- punkt, linia, okrąg, znajdowanie elementów stycznych, edycja danych elementów rysunku,
- usuwanie elementów otwartych, linia pomocnicza, okrąg pomocniczy, koło zębate,
- krzywa opisana tabelą punktów z interpolacją za pomocą linii lub łuku, krzywa kąta,
- krzywa opisana funkcją, hiperbola, parabola, cykloida, spirala, spirala Archimedesa.

Oprogramowanie typu CAM do automatycznego projektowania drogi cięcia na podstawie przygotowanego rysunku z funkcjami:
- automatycznego obliczania korekcji dla elektrody drutowej (OFFSTU),

- automatycznego obliczania drogi przejścia do następnych otworów, automatycznego obliczania cięcia z kątem,
- automatycznego łączenie wielu elementów podczas jednego ciencia.

Zapewniamy serwis gwarancyjny 12 miesięcy oraz serwis pogwarancyjny.
