Sterownik D4 CNC 4 osiowy
Přidat recenzi:- 2246
- Výrobce: CNC PROFI
- Hmotnost: 0.5 kg
-
Dostupnost:
Jest
- szt.
- Cena bez DPH: 2 000,00 zł / szt. 2 460,00 zł / szt.
Pytania techniczne tel.:889-573-454

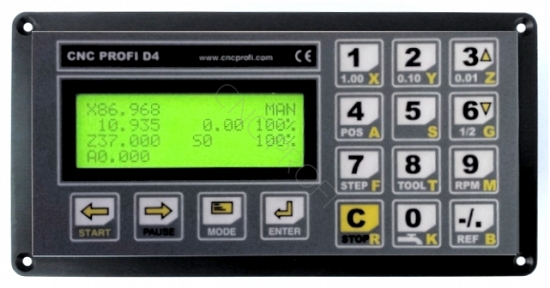

Sterownik CNC PROFI D4 4 osiowy
Sterownik D4 - 4 osiowy, 18 wejść, 10 wyjść tranzystorowych 2A, 2 przekaźnikowe, Falownik 0-10V, PLC z klawiatury, obsługa G kodów, interpolacja liniowa wszystkich osi, interpolacja kołowa 2 osiowa zmienna , wyjście na potencjometr regulacja posuwu, wyjście na potencjometr regulacja obrotów.
Opcjonalnie obsługa karty SD mikro czytanie programów z karty interpolacja 4 osiowa standard G-ie kodów ISO Sterownik D 4 został zaprojektowany i wyprodukowany przez firmę CNC PROFI z myślą o automatyzacji procesu produkcyjnych. Sterowniki CNC programowalny wykorzystywane są do budowy automatyki . W przemyśle do :frezowania CNC , wiercenia , przecinania , toczenia CNC , spawania wzdłużnego i po okręgu , szlifowania CNC
Za dopłatą możemy wykonać program do sterownika z dodatkowymi funkcjami .
Podstawową ich zaletą jest wyjątkowo szybka i łatwa realizacja przemieszczeń oraz możliwość wprowadzania korekty lub zmian bez używania komputera. Wszystkie komendy wpisywane są z klawiatury. Sterowniki D4 CNC programowalny wyznaczyły na rynku nową jakość urządzeń, dzięki którym automatyzowanie i serwisowanie niektórych procesów mogą wykonywać szybko i tanio sami użytkownicy, a nie tylko ściśle wyspecjalizowani fachowcy.
Stosując programowalne sterowniki dodatkowo zapewniamy sobie uniwersalność ich wykorzystania, ponieważ prostymi metodami możemy zmieniać programy lub korygować program. Praca odbywa się w trybie automatycznym ”Auto”.
Przejazdy wczytywane są z programów, zapisanych w pamięci w trybie ”Edycja ”:
Przejazdy osią z zadaną prędkością, załączanie przekaźników i wyłączanie, załączanie postoju na czas, procentowa regulacja posuwu w trybie automatycznym. W trybie ręcznym ( Manual ), umożliwia nam przejazd ręczny osią z procentowa regulacja posuwu lub dokładny przejazd zadany z klawiatury .
Przyciskając ”START”/”STOP” z panelu lub przyciskami zewnętrznymi wyprowadzonymi z sterownika
umożliwia poruszanie silnikiem Lewo - Prawo .
W trybie ręcznym ustawiamy punkt startu maszyny do pracy , lub zerujemy współrzędne ręcznie lub automatycznie.
Umożliwia załączanie 2 przekaźników lub 10 wyjść tranzystorowych 2A przed lub po wykonanym przejeździe oraz na określony czas z sterownika .
Instrukcja CNC PROFI D4 4 osiowy do pobrania PDF
http://controller.cncprofi.com/list-product/main
Dane techniczne:
Napięcie zasilania: 12- 24V DC Pobór prądu: max.: 1A
D4 umożliwia sterowanie 4 silnikami :
4 wyjścia krok kierunek ( Step - Dir )
Zakres częstotliwości 300 kHz
Kształt przebiegu: wyjścia krok kierunek prostokątny 5V
Liczba portów wejściowych: 14 ; optoizolowane, 5 do 24 V,
Wejścia ustawiane:KRAŃCÓWKI, START, STOP, ESTOP, HOME,
2 przekaźniki 2A programowalne
Blokada klawiatury na hasło.
Możliwość wpisania ilości powtórzeń programu lub automatyczne wznawianie po zakończeniu programu.
Wszystkie parametry i ustawienia wpisujemy z klawiatury.
10 wyjść ( 2A 24V ) bezpośrednio na elektrozawory
Skalowane - precyzyjne wejścia analogowe ( 0 -10V )
Sterownik posiada mini PLC wpisywany z klawiatury.
Wyświetla
1 . Współrzędne osi X ; Y : Z ; A w rozdzielczość 0,001 mm
2 . Prędkość przejazdu m/min (max 300 kHz )
3 .Tryb : Ręczny ; Automatyczny ; Edycja
4. Obroty wrzeciona
5. Wybrany program
6 . Wykonywane G-kody lub funkcje
7 . Regulacja przejazdów w trakcie wykonywania 0-150% w trybie Automatyczny i Ręcznym .
8. Regulacja obrotów w trakcie wykonywania 0-150% w trybie Automatyczny i Ręcznym .
Wyjścia Wejścia
4 wyjścia do sterowników osi X ; Y : Z ; A sterowane 5 V krok – kierunek (Step – Dir )
1 x wyjście 0 – 10 V ( Falownik )
2 x wyjścia przekaźnikowe indywidualnie programowalne
10 x wyjść tranzystorowych 2A 24V indywidualnie programowalnych
14 x wejść indywidualnie programowalnych
Programowalne
Wykonywane interpolacje liniowe we wszystkich osiach X ; Y : Z ; A
G0 Przejazd osi z maksymalnie ustawioną prędkością po prostej
G1 Przejazd osi z definiowaną prędkością F10 po prostej
F200 Definiowaną prędkością F200 m/min
G2 Interpolacja kołowa w kierunku zgodnym z ruchem wskazówek zegara
G3 Interpolacja kołowa w kierunku przeciwnym z ruchem wskazówek zegara
G90 Programowanie absolutne
G91 Programowanie przyrostowe
Wywołanie podprogramu
Pamięć do 2000 G kodów
1-10 szt .załączanie przekaźników i tranzystorowych 2A w programie
2 szt. załączanie przekaźników w programie 5A
Załączanie przekaźników na czas lub na wejście sygnałowe
zasilacz DC 12 - 24V, 1A
Temperatura pracy: (+10 ~ 40) C, wilgotność względna: ≤90%
Waga brutto 0,5 kg
Filmy https://www.youtube.com/watch?v=JJstI23CjAU
https://www.youtube.com/watch?v=GhDSba77snQ
https://www.youtube.com/watch?v=qwnMq6wvlck
Art.Nr. D4/1 - Sterownik D4 4 osiowy
Art.Nr. D4/2 - Sterownik D4 4 osiowy z wyjściem na kartę SD
Art.Nr. D4/3 - Sterownik D4 2 osiowa TOKARKA z magazynem
Posiadamy sterowniki D2
Sterownik D2 1 osiowy + 2 Przekaźniki - Art.Nr.D2/01
Sterownik D2 1 osiowy 10 wyjść tranzystorowych - Art.Nr.D203
Sterownik D2 1 osiowy 10 wyjść tranzystorowych + Falownik - Art.Nr.D2/04
Sterownik D2 2 osiowy + 2 Przekaźniki - Art.Nr.D2/05
Sterownik D2 2 osiowy 10 wyjść tranzystorowych - Art.Nr.D2/07
Sterownik D2 2 osiowy 10 wyjść tranzystorowych+Falownik - Art.Nr.D2/08
Sterownik D2 oś obrotowa do frezarki ,wycinarki drutowej - Art.Nr.D2/10
Sterownik D2 Przecinarka taśmowa automatyczna - Art.Nr.D2/11
Sterownik D2 Przecinarka taśmowa automatyczna + liniał - Art.Nr.D2/12
Sterownik D2 Prasa Krawędziowa 1 osiowa - Art.Nr.D2/14
Sterownik D2 Prasa Krawędziowa 2 osiowa - Art.Nr.D2/16
Sterownik D2 Prasa Krawędziowa 2 osiowa + liniał- Art.Nr.D2/17
Sterownik D2 Nożyce Gilotynowe – Art.Nr.D2/18
Czytnik 2 osiowy do liniałów enkoderów, sygnał TTL Art.Nr. D2/19
Sterownik D2 - 2 osiowy Tokarka toczenie gwintów Art.Nr. D2/20
Sterownik D2 - 1 osiowy gwintowanie Art.Nr. D2/21
Sterownik D2 - 1 osiowy + 2 Przekaźniki kontrola Enkodera Art.Nr. D2/22
Sterownik D2 - 2 osiowy + 2 Przekaźniki kontrola Enkodera Art.Nr. D2/23
