Prowadnica liniowa profilowana CNC Profi PGH15

Dodaj recenzję:
  • PGH15
  • Producent: CNC PROFI
  • Waga: 0.1 kg
  • Dostępność: Jest Jest
  • x 6 cm
  • Cena netto: 8,24 zł / x 6 cm 10,14 zł / x 6 cm
Prowadnica liniowa profilowana CNC Profi PGH15
Prowadnice docinamy na wymiar co 6 cm +/- 5 mm
Podana cena prowadnicy za 6 cm

Maksymalna długość prowadnicy w jednym odcinku to 4 metry.

Dokładność cięcia na długości(+/-5mm).

Towar cięty na miarę nie podlega zwrotowi i reklamacji - wysyłka tylko przy przedpłacie.

Realizacja na podstawie zamówienia e-mail.

Cena za cięcie 5,00 zł netto.

Pierwsze cięcie w cenie.

Wysyłka do 2 metrów.

Przy zakupie dłuższych odcinków  - odbiór we własnym zakresie.

Prowadnice standardowo dostarczane są bez obróbki zakończeń.


Prowadnica liniowa profilowana posiada cztery bieżnie toczne.
Przeznaczona jest do dużych obciążeń i prędkości.
Prowadnica liniowa zapewnia wysoką precyzję w pozycjonowaniu.
Hartowana jest indukcyjnie po zewnątrz do
62 Hrc. Szlifowana. Zapewnia wysoką żywotność i stabilność.
Prowadnice i akcesoria CNC posiadamy w magazynie co znacząco skraca czas dostawy.
Prowadnica standardowo dostarczane są bez obróbki zakończeń.
Prowadnice liniowe są montowane w: ploterach CNC, frezarkach CNC, wycinarkach plazmowych CNC, tokarkach CNC i innych maszynach CNC.

Zalety prowadnic profilowanych CNC PROFI
- Duża prędkość pracy, małe tarcie
- Duża dokładność,
- Duża sztywność poprzez zastosowanie czterech rzędów kulek,
- Przenoszenie jednakowych wartości obciążeń we wszystkich kierunkach,
- Wbudowany system samosmarujący kulki,
- Wbudowane uszczelnienia zgarniające,
- Idealnie dobrane napięcie wstępne,
- Standard wymiarowy wg DIN645.

Zapraszamy do kontaktu z naszym technologiem, który chętnie Państwu doradzi: tel. 889 573 454

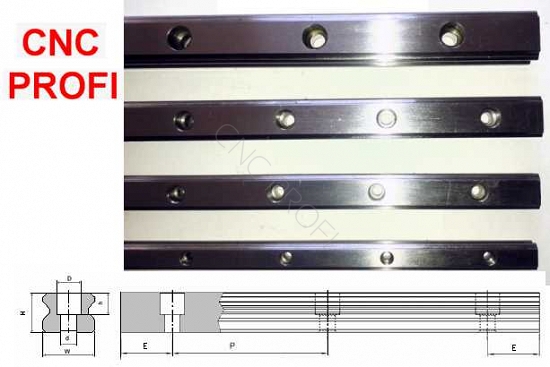

Art.Nr.

W

(mm)

H

(mm)

h

(mm)

D

(mm)

d

(mm)

P

(mm)

E

(mm)

Śruba

PGH15

15

15

5,3

7,5

4,5

60

30

M4x16

PGH20

20

17,5

8,5

9,5

6

60

30

M5x16

PGH25

23

22

9

11

7

60

30

M6x20

PGH30

28

26

12

14

9

80

40

M8x25



Prowadnice 15, 20, 25 są docinane na wymiar co 6cm +/- 5m

Prowadnica 30 jest docinana na wymiar co 8cm +/- 5mm

Posiadamy w sprzedaży:

Precyzyjny wałek liniowy CNC:

WAL10 – Średnica fi 10mm
WAL16 – Średnica fi 16mm
WAL20 – Średnica fi 20mm
WAL25 – Średnica fi 25mm

WAL30 – Średnica fi 30mm

WAL40 – Średnica fi 40mm

WAL50 – Średnica fi 50mm



Prowadnica liniowa z podporą:

PRO12 – średnica fi 12mm szerokość 35mm

PRO16 – średnica fi 16mm szerokość 40mm

PRO20 – średnica fi 20mm szerokość 45mm

PRO25 – średnica fi 25mm szerokość 55mm



Prowadnica liniowa profilowana:

PGH15 - wymiary 15 x 15 mm śruba montarzowa M4x16
PGH20 - wymiary 20 x 17,5mm śruba montarzowa M5x16
PGH25 - wymiary 23 x 22 mm śruba montarzowa M6x20
PGH30 - wymiary 28 x 26 mm śruba montarzowa M8x25
